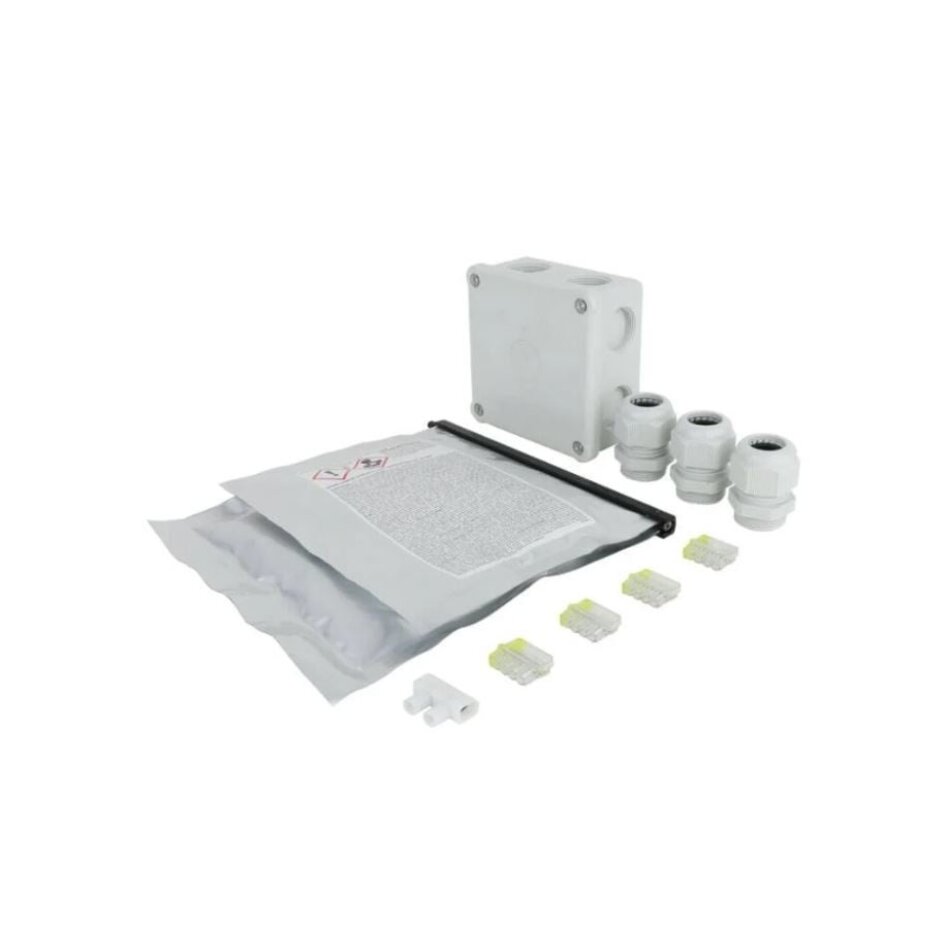

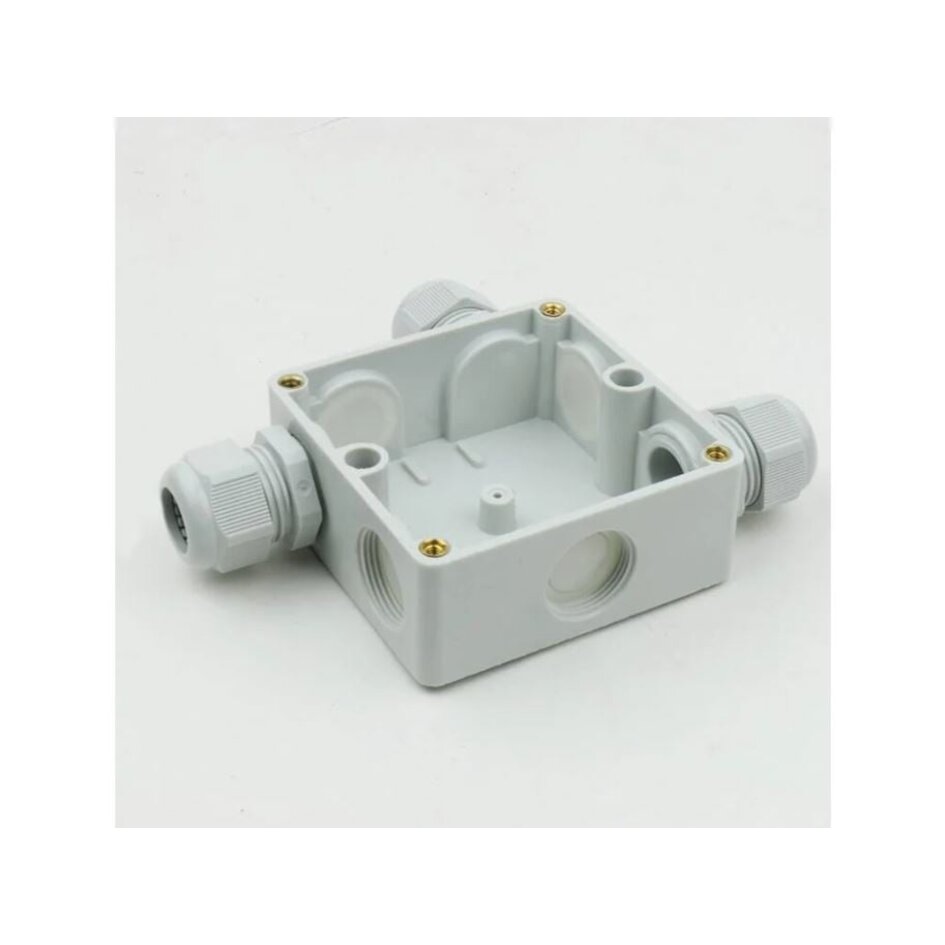

Dieser komplette Gießmuffensatz enthält eine IP54-Kabelbox mit 5 Eingängen, Gießharz, 3 x eine Kabelverschraubung, 4 x eine Vierfach-Lüsterklemme, einen Lüsterklemmenblock für Erdungsdraht und einen Satz Handschuhe für die Installation und Ihre Sicherheit.
Eine Gießmuffe ist eine Form, in der die Kabelverbindung hergestellt wird, die dann mit Gießharz ausgegossen wird. Die Form hat die Aufgabe, das flüssige Gießharz bis zum Aushärten zu fixieren. Dank der hohen Schutzart IP54 und des Harzes kann eine Gießmuffe gut eingegraben werden, um Ihre Kabel sauber zu verbergen.
Anleitung:
- Platzieren Sie die Kabelverschraubungen an den gewünschten Stellen in der Kabelbox und ziehen Sie sie mit etwas Kraft an, wodurch sich die Dichtungsplatten lösen.

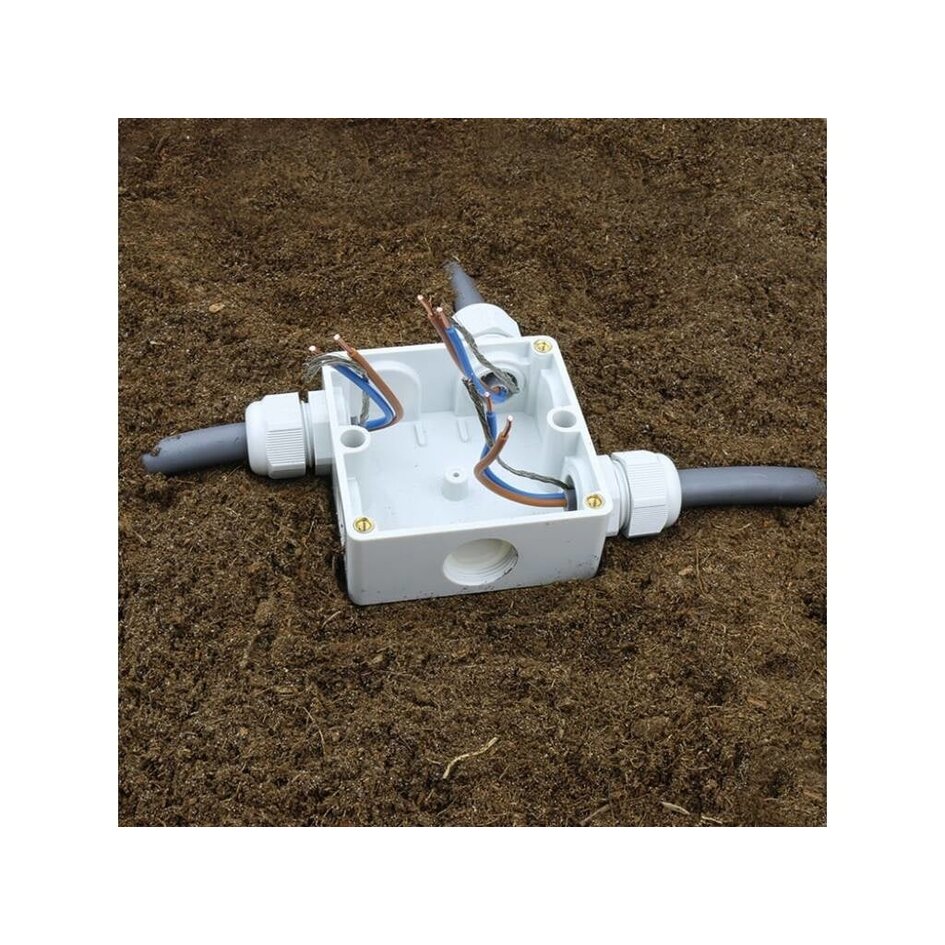

- Isolieren Sie die Erdungskabel ab, schneiden Sie den Stahlmantel ab und legen Sie den Schutzleiter frei. Führen Sie die Erdungskabel über die Kabelverschraubung in die Kabelbox ein und ziehen Sie die Kabelverschraubungen fest.

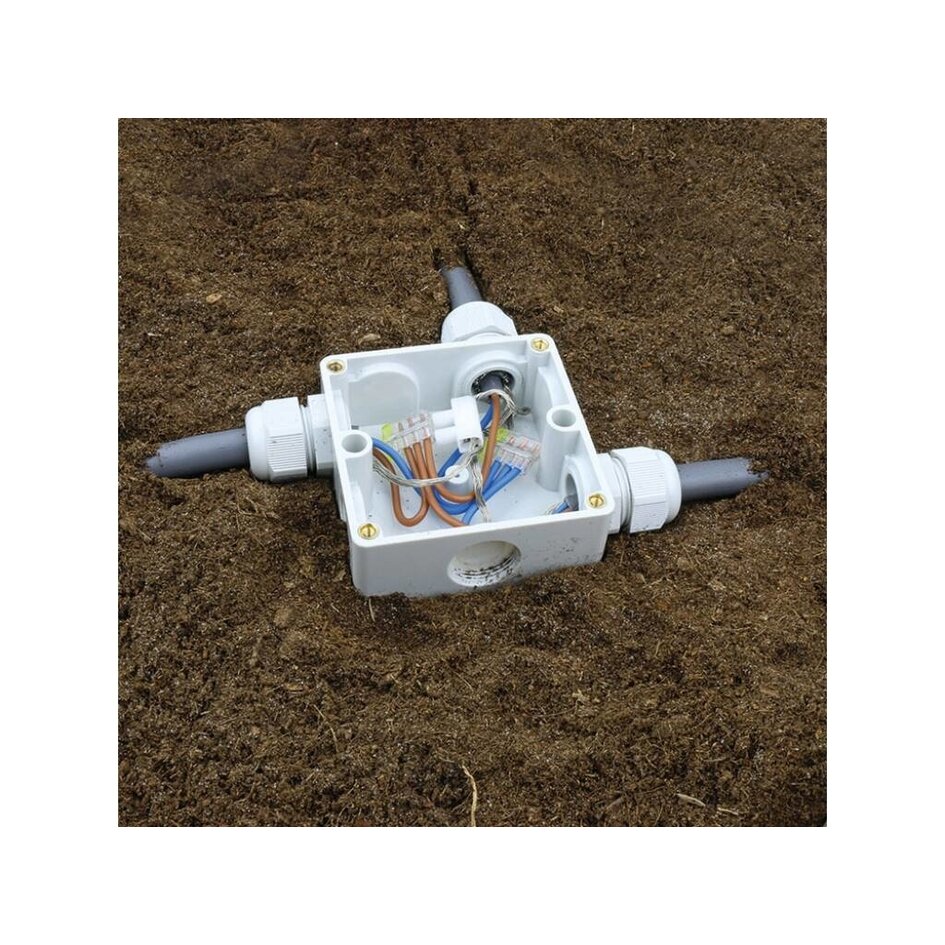

- Verbinden Sie die Drähte mithilfe der beiliegenden Schweißzangen und der Erdungsplatte mit dem beiliegenden Klemmenblock.
- Vergewissern Sie sich, dass die Verbindung funktioniert; sobald das Harz drin ist, können Sie nicht mehr darauf zugreifen.
- Ziehen Sie die Handschuhe an und entfernen Sie den Dichtungsstreifen aus dem Gießharz.

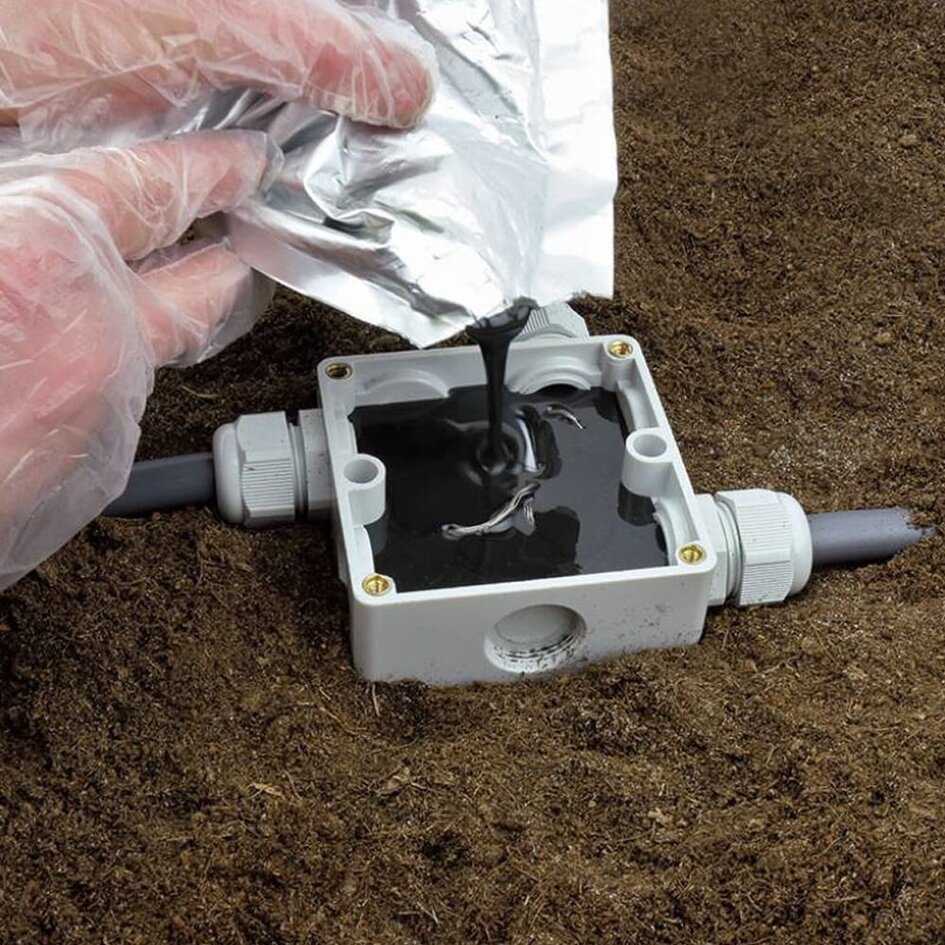

- Schneiden Sie eine Ecke der Harzpackung ab und füllen Sie den Inhalt vorsichtig in die Kabelbox.

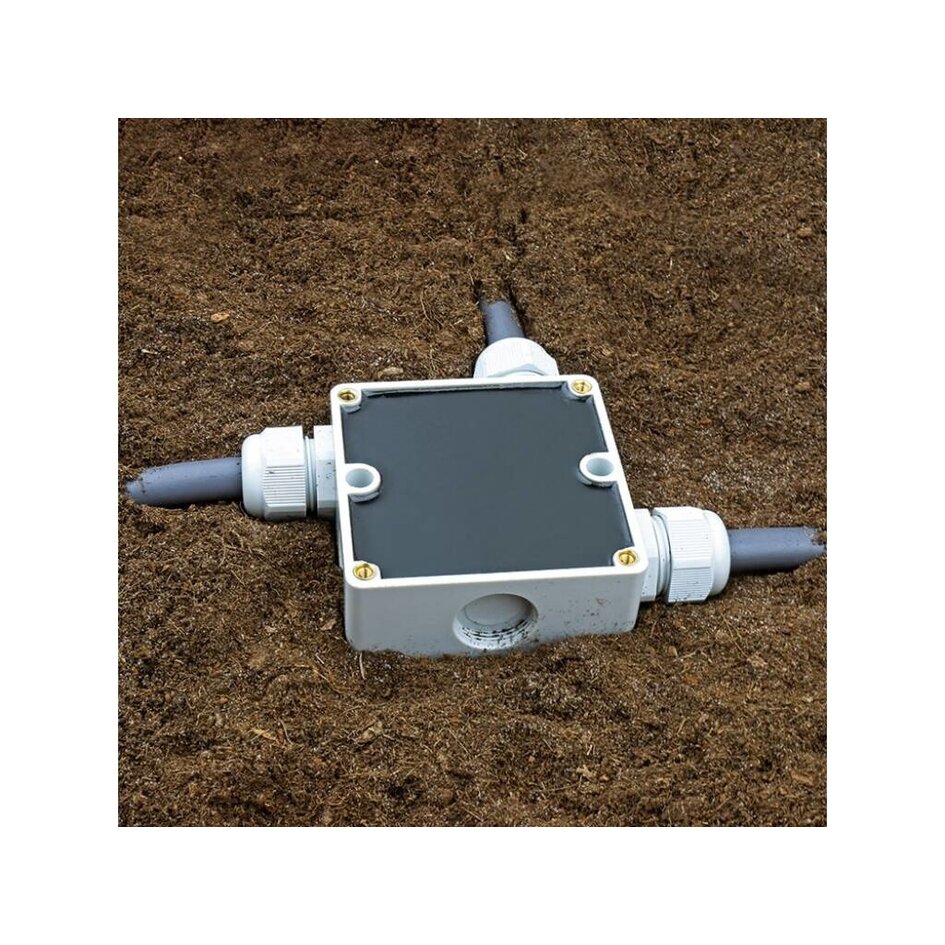

- Lassen Sie die mit Harz gefüllte Kabelbox eine Stunde lang aushärten.

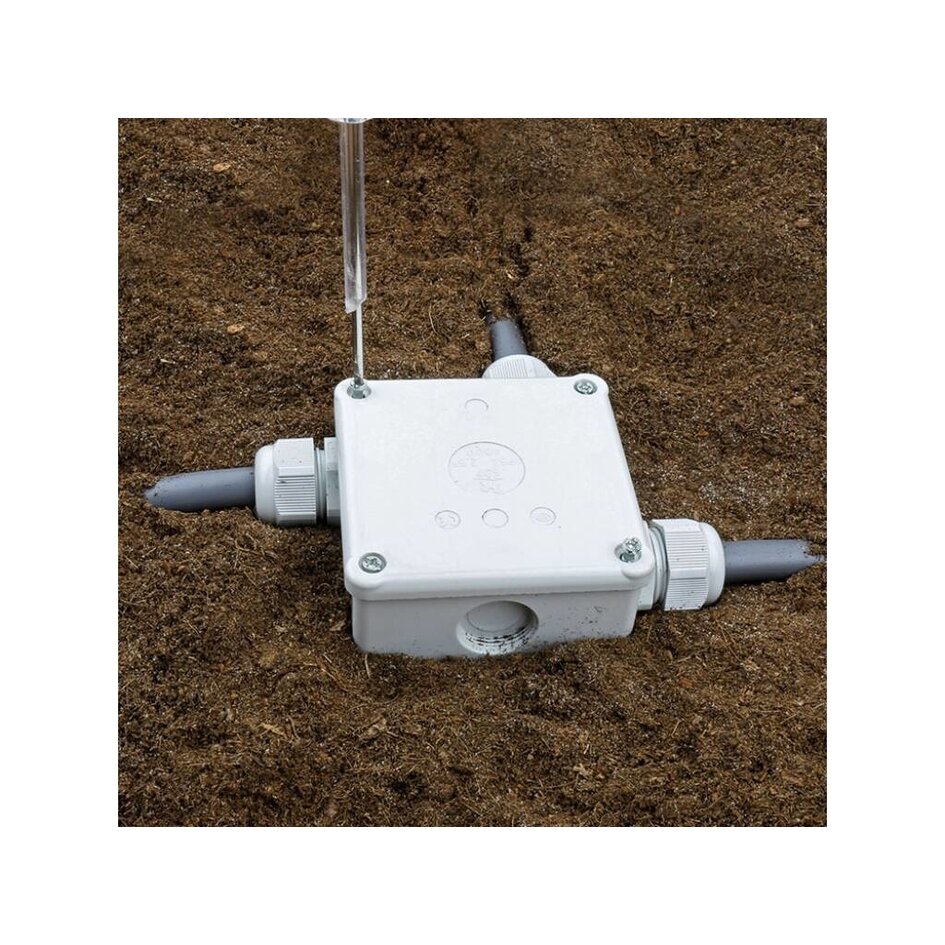

- Schrauben Sie den Deckel auf die Kabelbox.
- Graben Sie den Kabelkasten in den Boden ein und stellen Sie sicher, dass er vollständig bedeckt ist.
